PBi_2_Relaties leggen (VT + rel w)

Nu zit de data die we nodig hebben eigenlijk over verschillende tabellen verspreid.

De klant (tabel customer) doet een bepaalde aankoop (tabel Sales). De ‘Customer‘-tabel bevat informatie omtrent de klant en de ‘Sales‘-tabel bevat de verschillende transacties van specifieke klanten.

Zonder relatie tussen de 2 tabellen gaat mijn visualisatie er zo uitzien:

Als de relatie gelegd is tussen de 2 entiteiten, ziet de grafiek met dezelfde waarden en filters er zo uit:

Hetzelfde geldt voor onze entiteit Producten en onze entiteit Sales…

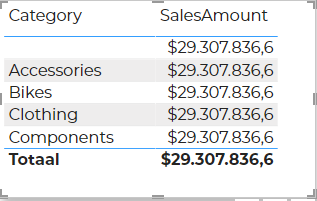

Afbeelding: GEEN RELATIE – Sales[SalesAmount] en Product[Category]

We moeten dus nu onze relaties te leggen… Dit kan je doen door de sleutels uit de verschillende tabellen te verbinden.

RELATIES BEHEREN

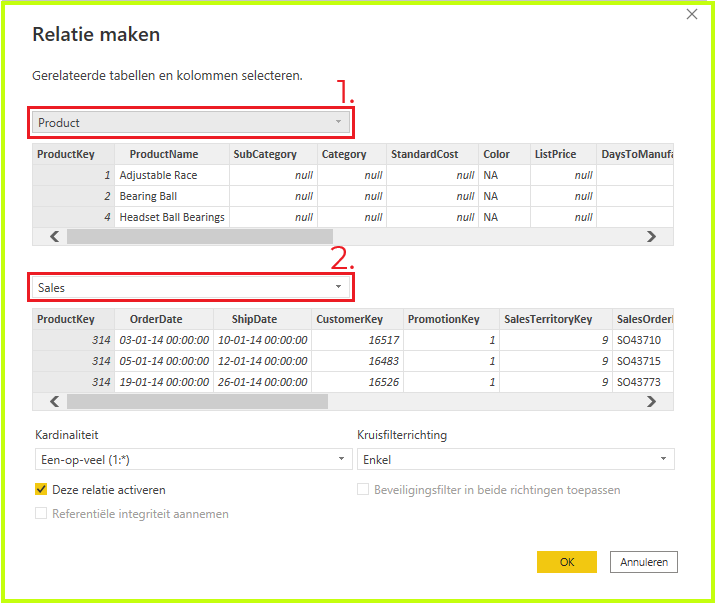

Ga naar het tabblad ‘Model maken‘ > groep ‘Relaties‘ > opdrachtknop ‘Relaties beheren‘ en klik op ‘Nieuw‘ in het venster dat opent.

Kies ‘Product‘ in het eerste drop-downmenu en ‘Sales‘ in het tweede drop-downmenu. Hier kies je de entiteiten waartussen je een link wil leggen.

Vermits hier in beide tabellen een kolom aanwezig is…

  • …met dezelfde naam, en…
  • …hetzelfde datatype
    zal PBi deze overeenkomende kolommen zelf identificeren en met grijze achtergrond weergeven.

De kardinaliteit staat automatisch op One to Many (1:*) omdat één van de twee kolommen unieke waarden bevat (in dit geval de ProductKey uit de Product-tabel). Dit wordt ook door PBI gedetecteerd.

De kruisrichtingfilter staat op ‘Enkel‘. Dit betekent dat de filters die je toepast in één richting gaan, nl. van de LookUp-table (Product) naar de Data-table (Sales) (Van de One naar de Many). M.a.w., filters die je toepast op de Sales-tabel hebben geen invloed op de Product-tabel, maar filters die je toepast op de Product-tabel gaan wel jouw Sales-tabel beïnvloeden.

  • Klik op ‘OK‘ en ‘Sluiten‘.

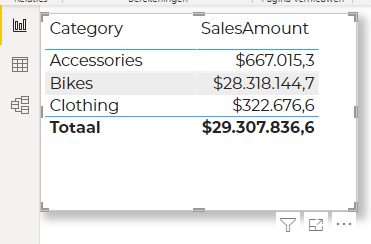

Afbeelding: MET RELATIE – Sales[SalesAmount] en Product[Category]
  • Ga naar jouw Model-view waar je de relaties grafisch weergegeven ziet.

ANDERE METHODE

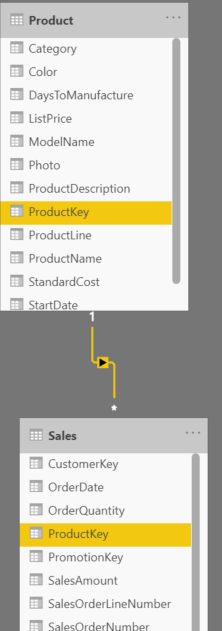

  • Klik in de Product-tabel op de ProductKey, houd de muis ingedrukt en sleep naar de ProductKey in de Sales-tabel.

Je ziet dat er een richting is toegevoegd aan de verbindingslijn tussen de twee tabellen.
PowerBI ontdekt automatisch welke de lookup-tabel is en welke de data-tabel. Als alles verloopt zoals het zou moeten, dan wijst de richting van de lookup-tabel naar de data-tabel.

Je ziet ook de “1” aan de zijde van de Customer-tabel en het sterretje “*” aan de kant van de Sales-tabel. Dit duidt op een One-to-many relatie: één bepaalde customer heeft slechts 1 unieke CustomerKey, terwijl die CustomerKey wel meermaals kan voorkomen in de Sales-tabel, want die ene klant kan meerdere verkooptransacties gedaan hebben.

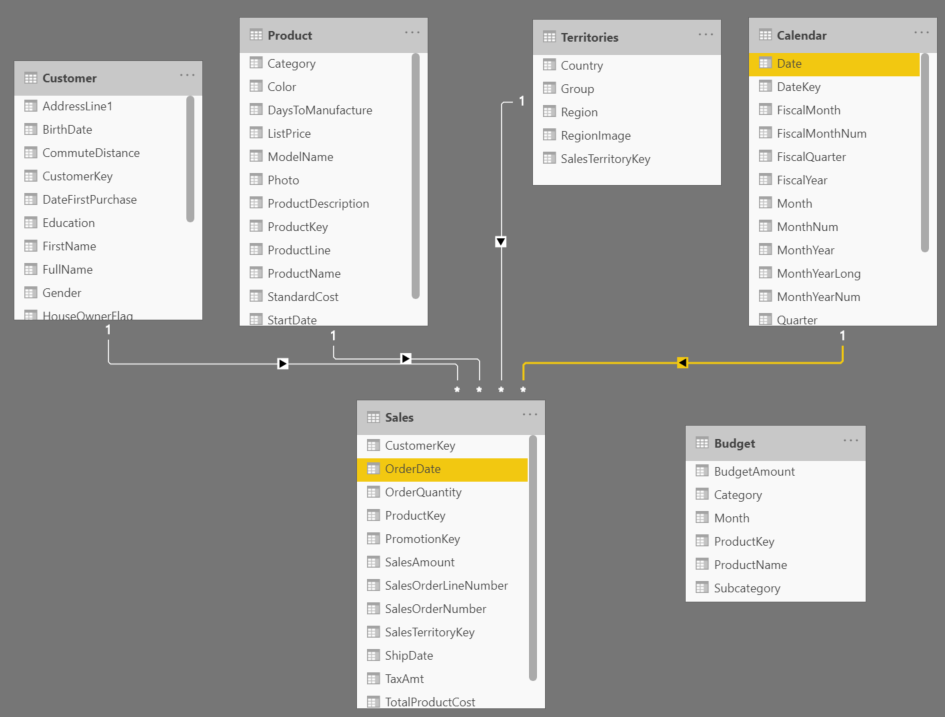

De andere relaties:

Op dezelfde manier kan je:

  • de CustomerKey uit de Customer-tabel verbinden met de CustomerKey in de Sales-tabel;
  • de SalesTerritoryKey uit de Territories-tabel met de SalesTerritoryKey uit de Sales-tabel en
  • de Date uit de Calendar-tabel met de OrderDate uit de Sales-tabel.

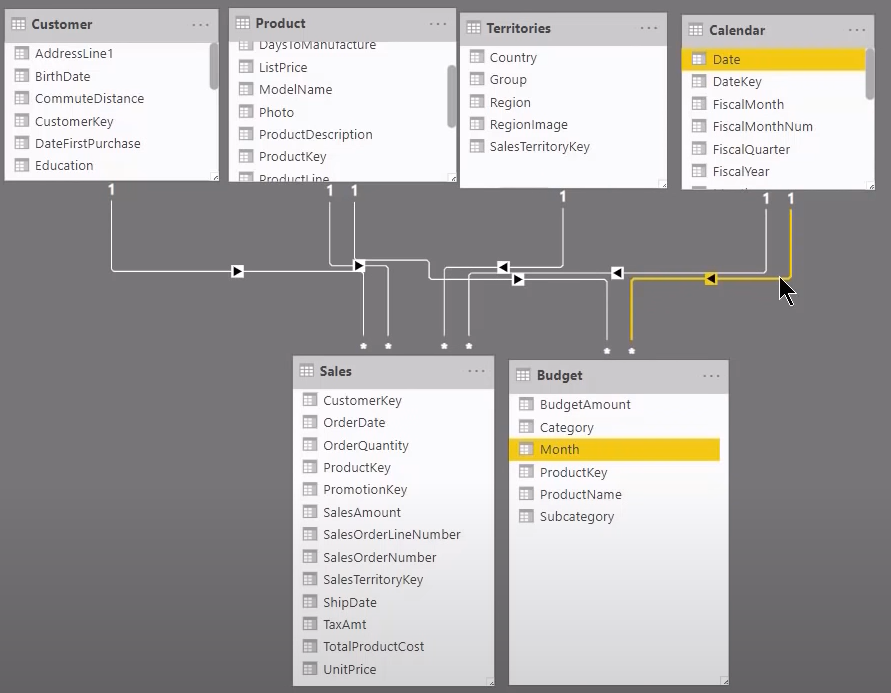

We leggen ook onze relaties van de Budget-tabel. Budget kan gecombineerd worden met alle
attributen van Product en Calendar:

  • Verbind de ProductKey uit de Product-tabel met de ProductKey uit de Budget-tabel
  • Verbind de Month uit de Budget-tabel met de Date uit de Calendar-tabel.
